監控操作臺線纜管理系統介紹

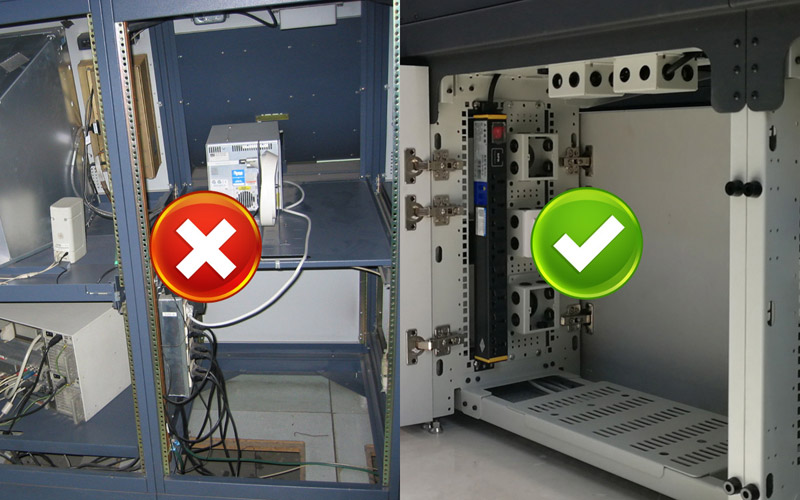

監控操作臺內安裝的設備較多，一般包括計算機、顯示器、網絡設備等，而每種設備的使用都需要相應的電源、網絡、各種信號等來支持，連接各種類型的線纜，這些線纜的管理非常重要，不僅會影響到美觀，更會影響到安全，做好線纜管理也對后期的維護工作帶來方便，中創美提供監控操作臺線纜管理系統介紹供您參考。

一、監控操作臺插座位置規劃

要做好線纜管理，首先一點是要做好插座的位置規劃，插座要具體應用需求可分為電源、網絡、信號插座等多種，同時又可分為即用式插座和備用式插座。這些插座的應保持相應的距離，同時也要考慮到操作人員對插座使用的便利性，更要考慮線纜的鋪設通道。

二、監控操作臺線纜鋪設通道

線纜的鋪設通道非常重要，一般來講，集控中心都會采用防靜電高架地板，所以進線方式大都會采用底部進線，線纜垂直往上進入控制操作臺后需要橫向鋪設，這就需要橫向鋪設通道，為了避免強電和弱電線纜的平等鋪設會影響信號質量，所以橫向鋪設通道應該是兩根以上，且保持200mm以上的安全距離。

三、監控操作臺終端連接

線纜在橫向線纜鋪設通道內進行橫向布置，但橫向線纜鋪設通道與末端插座之間還有一定的距離，這段距離可以用末端線槽來完成，也可以用綁線孔固定的方式來固定線纜。

四、監控操作臺線纜管理需要注意的事項：

1. 線纜需要牢固地固定在線纜鋪設通道內，可以采用扎帶捆綁和封閉式線槽等形式。
2. 線纜應做好分類，不同類型的線纜需分開固定，以便于以后的維護。
3. 末端連接也應用綁帶或扎帶進行收攏。
4. 線纜鋪設通道內的過孔，應用環保塑料絕緣保護套加以保護，防止線纜在鋪設時被割傷。
5. 平行線纜通道需要鋪設較多線纜，且維護在維護時也需要操作，所以此通道上方應采用可免工具的活動蓋板，在鋪設線纜和維護線纜時可以方便將其取開以便于操作。
6. 線纜的鋪設應為隱蔽式鋪設，從控制操作臺外部不應看到線纜。
7. 強電線纜鋪設通道應有接地螺釘連接位置，便于接地以保護操作人員的安全。
8. 線纜在鋪設時應預留一段長度便于以后維護時使用，將其盤卷在鋪設通道內并加以固定。
